编号:21
名称:LSTC-10双电缆套管式电流互感器
详细介绍:

LSTC-10双电缆套管式电流互感器适用于10kV交流电力系统中供用电设备的电流、电能测量和微机保护。该电流互感器具有体积小、重量轻、便于安装等特点,已在紧凑型环网开关柜、电容器等电器设备中广泛应用。

该型电流互感器的环型铁芯和二次绕组采用优质环氧树脂真空浇注在可阻燃的塑料壳体内,防潮湿,性能稳定,无需维护。其体积小、重量轻,占用空间小,固定在环网开关柜、电容器等电器设备的套管上,简便快捷,和谐美观。

依据电流变比、准确级和额定负载的不同,该系列电流互感器分为以下几种类型,具体参数详见各型号对应的参数表。



LTC套管互感器系列概要:

型号

电流比1V/5V

额定负载范围

规格尺寸(mm)

LTC1-10

50600A

10VA

φ116×φ78×35

LTC2-10

50600A

15VA

φ130×φ82×40

LTCJ1-10

50600A

20VA

φ116×φ78×70

LTCJ2-10

20600A

25VA

φ130×φ82×80

LTC3-10

75600A

10VA

φ125×φ85×50

LTC4-10

50600A

20VA

φ155×φ76×80

LTC5-10

50600A

20VA

φ135×φ85×50

LTC6-10

100600A

10VA

φ125×φ82×35

LTC7-10

50600A

20VA

φ116×φ72×70

LTC8-10

100600A

10VA

φ特定×72φ×75

LTC9-10

50600A

15VA

φ165×φ100×35

LTCS-10

100600A

10VA

φ105×φ75×35

LZW20-10

100600A

10VA

φ166×φ85×40

LZW28-10

100600A

10VA

φ155×φ110×80

LSZC-10

501200A

20VA

φ特定×φ45×100

LSTC-10

2501200A

20VA

φ特定×φ75×54

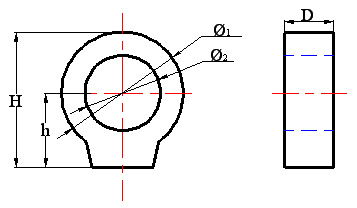

尺寸图:



额定电流比、准确级及其额定负载如下表所示:

型号

LSTC-10

用途

测量电流互感器

保护电流互感器

电流比

I1 / I2

准确级及额定负载(VA

准确级及额定负载(VA

0.2S

0.2

0.5

10P15

10P10

10P5

250/5



2.5

5



2.5

5

300/5

2.5

5

5



2.5

5

400/5

5

5

10



5

10

500/5

5

10

10



5

10

600/5

5

10

10



3.75

7.5

800/5

5

10

10



5

10

1000/5

5

10

10



5

10

1200/5

5

10

10








技术参数:                                   使用条件:

额定频率:50Hz or 60Hz;,                    环境温度:-35℃—+55

额定二次电流:5A or 1A;                      日平均温度:≤40℃。

工频耐压3kV , 1min;                          海拔高度:≤3000m

额定扩大电流:120%In;                        大气条件:大气中无严重污秽

执行标准: GB1208-2006;WNCB001-2008(企业标准)。

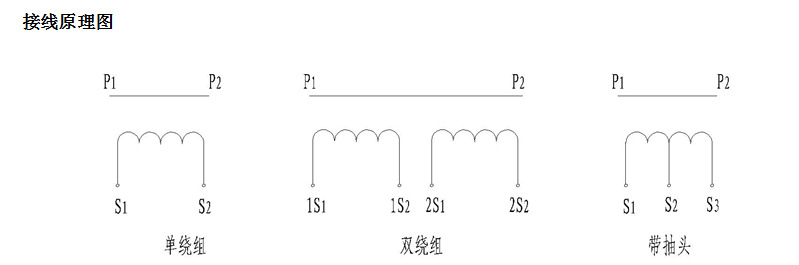

P2表示一次极性端,S1、S2表示二次极性端;P2S2为同名端(减极性)。



LTC套管互感器系列产品规格表


型号

Φ1

Φ2

D

H

h

LTC1-10

116

78

35

130

70

LTC2-10

130

82

40

145

80

LTCJ1-10

116

78

70

130

70

LTCJ2-10

130

82

80

145

80

LTC3-10

125

85

50

134

/

LTC4-10

155

76

80

170

90

LTC5-10

135

85

50

155

/

LTC6-10

125

82

35

150

86

LTC7-10

116

72

70

128

70

LTC8-10

/

72

75

130

70

LTC9-10

165

100

35

195

112.5

LTCS-10

105

75

35

115

62.5

LZW20-10

166

85

40

170

90

LZW28-10

155

110

80

170

90

LSZC-10

/

45

100

/

/

LSTC-10

/

75

54

130

/
