一、概述
本型电流互感器为环氧树脂浇注全封闭穿墙式产品，适用于户内50Hz、额定电压10kV及以下的电力线路及其设备中作电流、电能的测量和继电保护使用。
二、技术参数
产品符合合格标准GB1208-2006和IEC60044-1
额定二次电流5A或1A
额定频率 50Hz
环境温度 -5℃~ +40℃
|
型号
|
额定电流比(A)
|
准确级组合
|
额定二次输出(VA)
|
短时热电流
(KA/S)
|
动稳定电流
(KA)
|
额定绝缘水平
(kV)
|
|
0.2级
|
0.5级
|
10P10
|
|
LDZB1-10
|
300-400/5
|
0.2(S)/0.5(S)
0.2(S)/10P
0.2(S)/0.5(S)/10P
0.2(S)/10P/10P
|
10
|
10
|
15
(10)
|
75(倍)
|
135(倍)
|
12/42/75
|
|
500/5
|
60(倍)
|
110(倍)
|
|
600-1000/5
|
50(倍)
|
90(倍)
|
|
LDZBJ3-10
|
300/5
|
0.2(S)/0.5(S)/0.5(S)
0.2(S)/0.5(S)/10P
0.2(S)/10P/10P
0.5(S)/10P/10P
|
10
|
25
(15)
|
20
(15)
30
(20)
|
100(倍)
|
180(倍)
|
|
400-500/5
|
15
|
30(倍)
|
54(倍)
|
|
600-800/5
|
40(倍)
|
72(倍)
|
注:括号内数值为两个保护级时的额定二次输出。

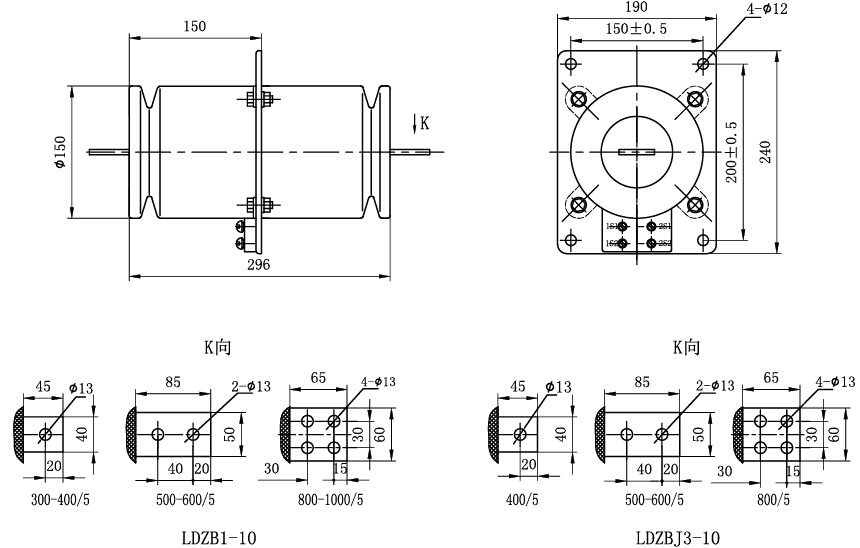

三、外形及安装尺寸
